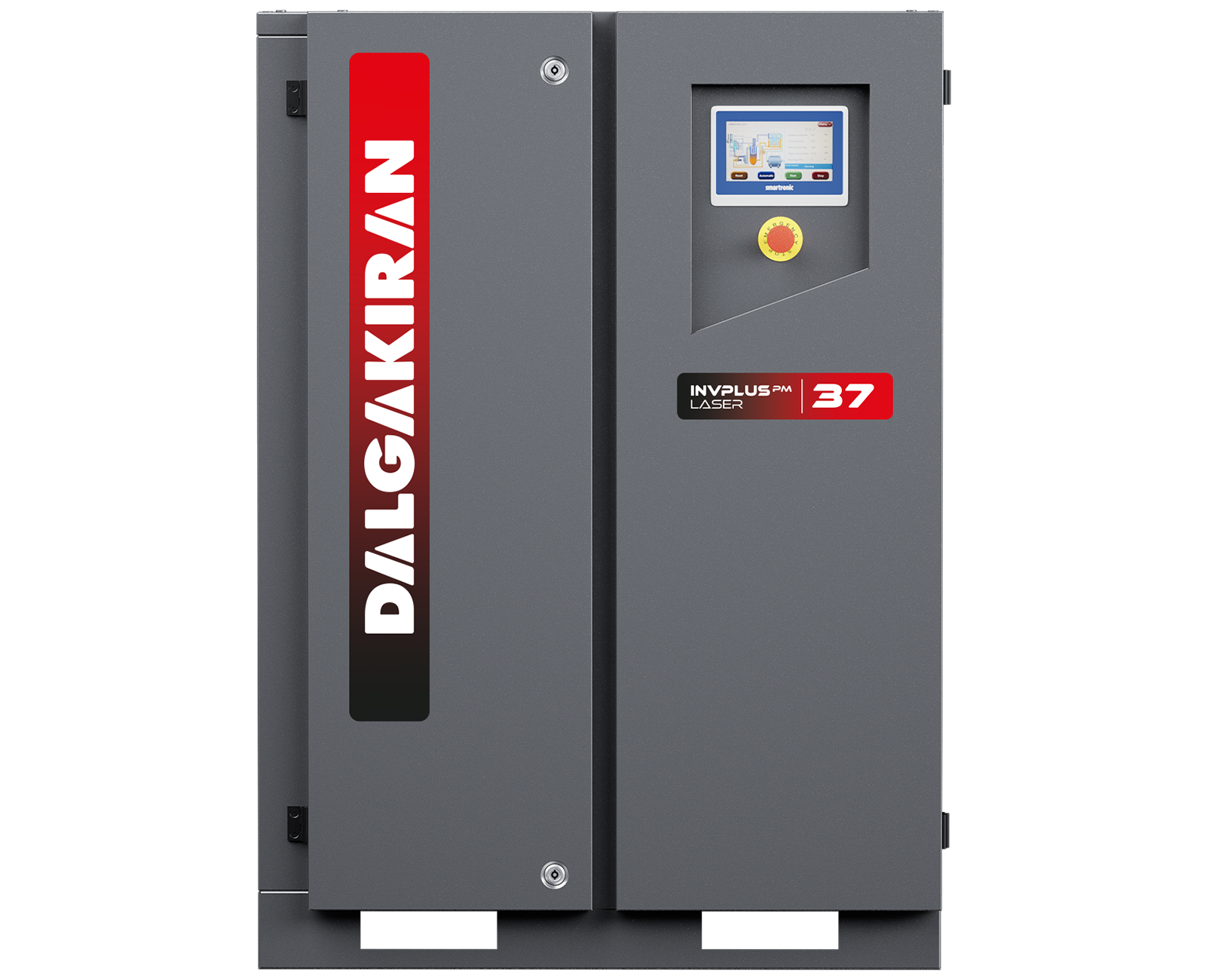

INVERSYS PLUS ᵖᵐ LASER


 11-37 kW  16-20 bar  0,16-3,9 m³/dk


Yağ Enjekteli, Direkt Akuple, Değişken Hızlı

Yüksek Basınçlı Vidalı Hava Kompresörleri

 Avantajlar

• %55'e varan enerji tasarrufu sağlar.*

• Sabit çıkış basınç değerinde çalışır.

• Çok değişken basınçlı hava ihtiyaçlarında bile etkin ve enerji verimli basınçlı hava üretimi sağlar.

• Yumuşak kalkış sayesinde komponent ömürleri uzundur.

• Pik akımın olumsuz etkilerinden korunma özelliğine sahiptir.

* Değişken hava ihtiyacı olan işletmelerde invertörlü olmayan kompresörler ile karşılaştırıldığında


 Genel Özellikler

• IE5 yüksek verimlilik sınıfında IPM elektrik motoru

• Düşük ses ile çalışma

• Değişken hızlı güç aktarma ile yumuşak kalkış

inversys-plus-laser


 Elektrik Motoru

• IE5 ultra-premium enerji verimli Internal Permanent Magnet (IPM) elektrik motoru

• Kompakt tasarım

• Düşük ses seviyesi

• F izolasyon sınıfı

• Tüm hızlarda optimum yağ soğutması ile yüksek verimlilik

• Gres ihtiyacı olmayan yağlamalı motor rulmanları

 Hava & Yağ Separatörü

• Etkili ayırma elemanı sayesinde kompresör çıkış havasında düşük yağ miktarı (1-3 mg/m³) ile kaliteli basınçlı hava

• Kolay sökülebilen spin-on tipi separatör

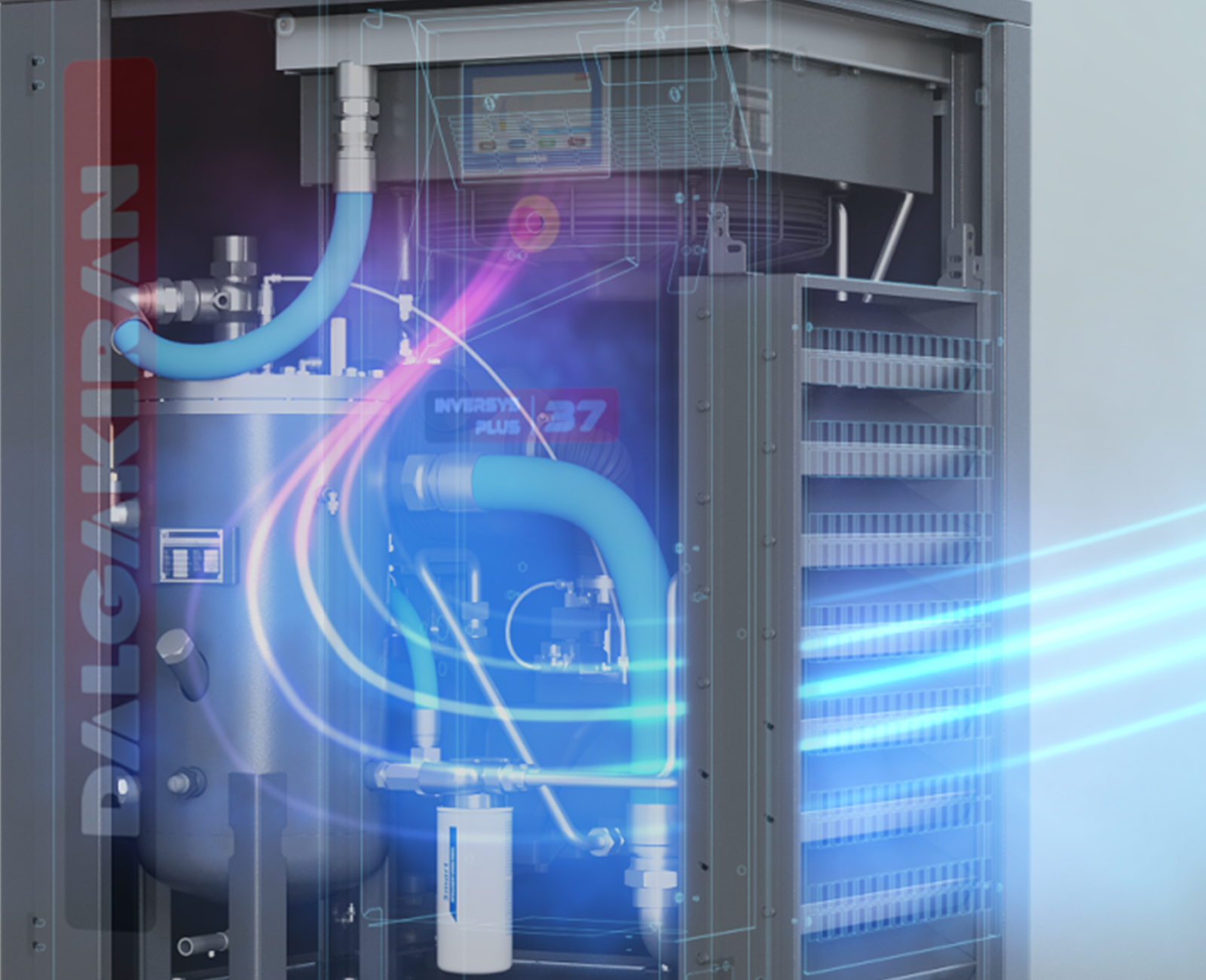

 Emiş Sistemi

• Negatif basınçlı kabin ve sızdırmaz kapak yapısı ile kabin içi hava sirkülasyonu

• Tahliye edilen sıcak havanın emişten uzak bir noktada olması sayesinde taze hava girişi

• Emme panjurları sayesinde düşük gürültü seviyesi

inversys-plus-laser
inversys-plus-laser

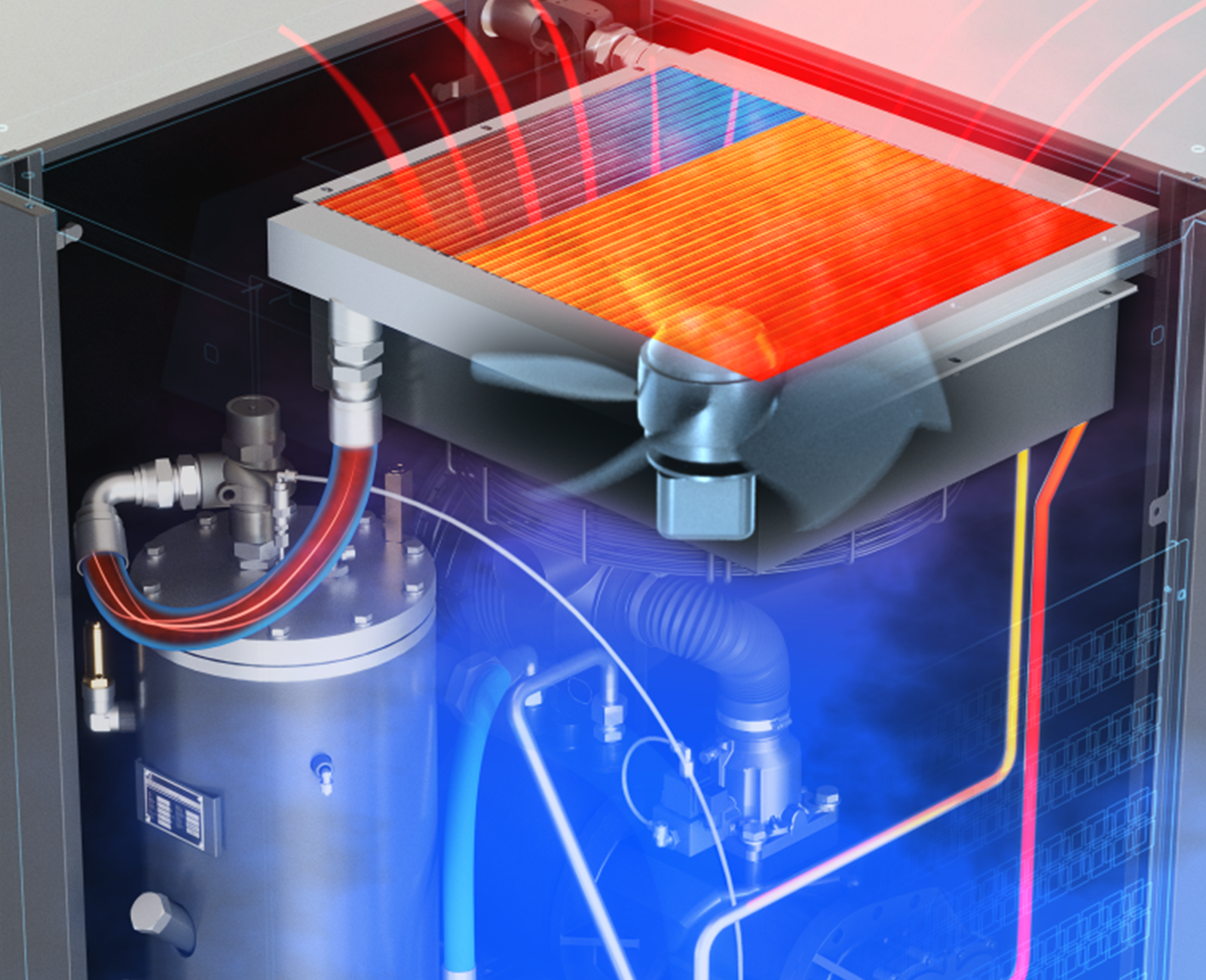

 Soğutma Sistemi

• Sıcaklık kontrollü eksenel fan (15 kW ve altı)

• İnvertör kontrollü fanlar sayesinde optimum çalışma sıcaklığı ile enerji verimliliği (18 kW ve üzeri)

• Yüksek basınca dayanıklı soğutucu

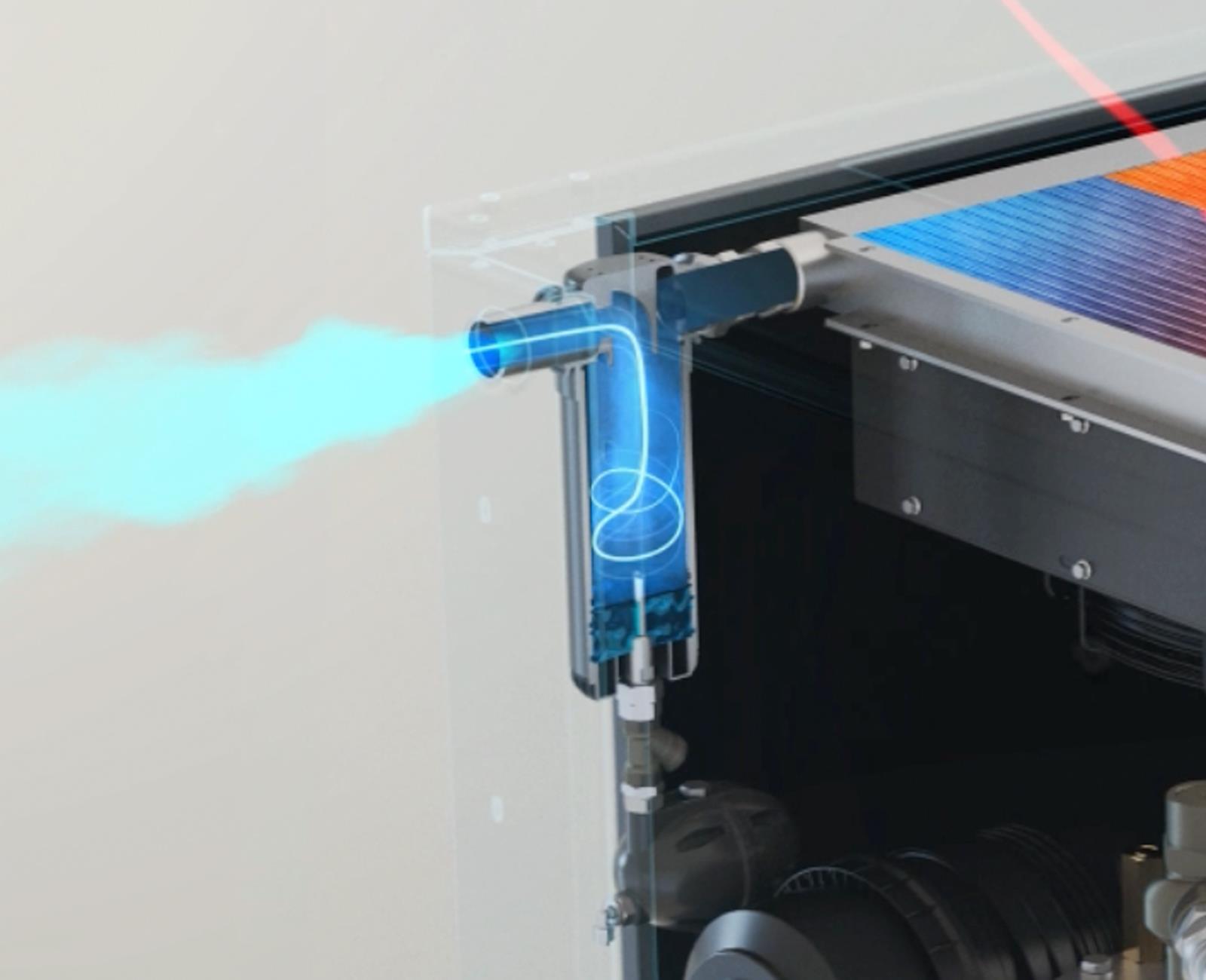

 Su Separatörü

• Yüksek nem ve sıcaklık koşullarında dahi >%99 separasyon performansı

• Kompakt, entegre ve özgün tasarım (18 kW ve üzeri)

• Sıfır kayıplı tahliye ile yüksek enerji verimliliği (18 kW ve üzeri)


inversys-plus-laser
inversys-plus-laser

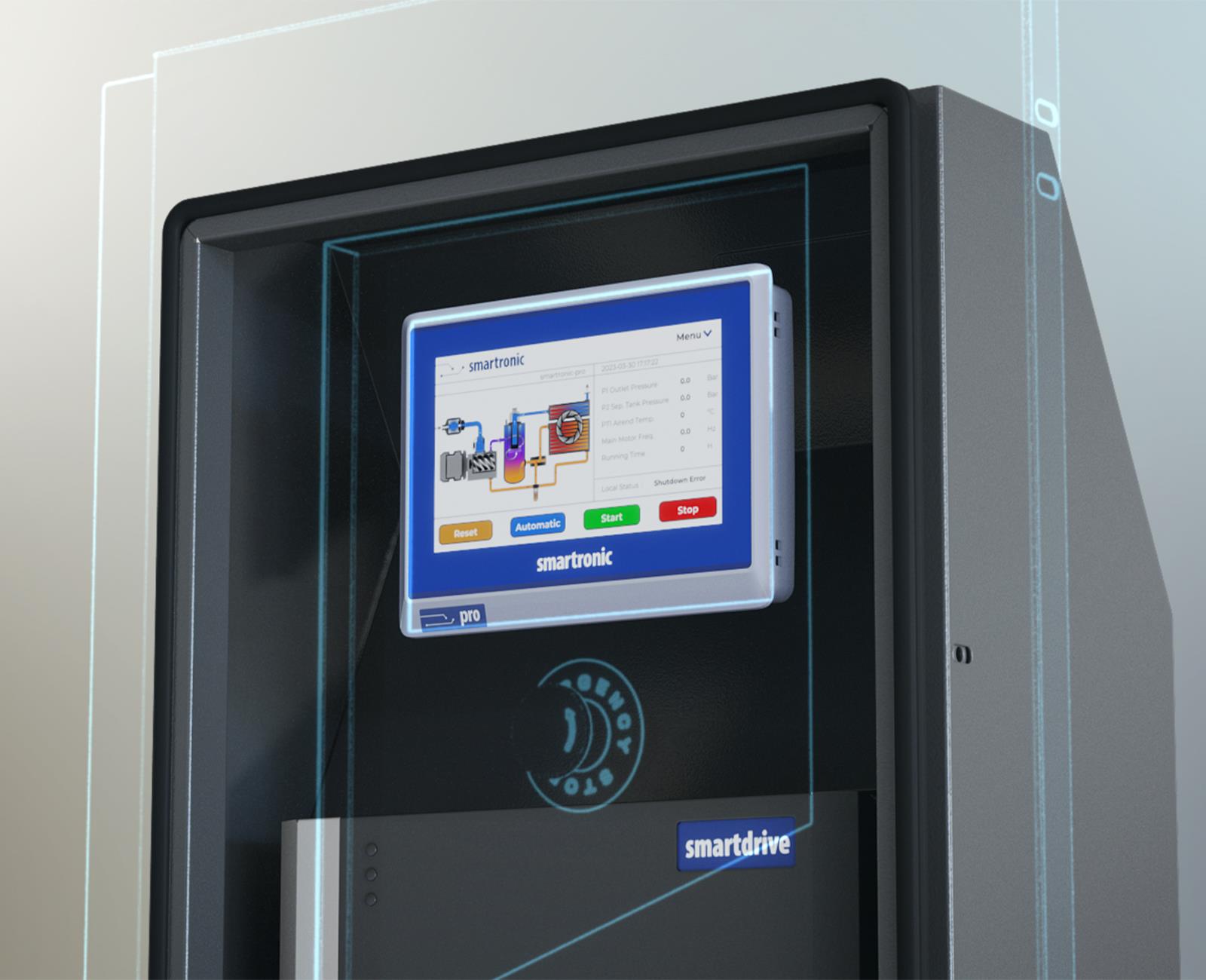

 Kontrolör

• 7 inç LED ekran ile kullanıcı dostu ekran arayüzü

• 4 kompresöre kadar grup çalıştırma

• Master/Slave kompresör seçme imkanı

• ModbusTCP ile müşteri DCS sistemine bağlanabilme

• Tümleşik sürücü ve kontrolör yapısı ile kompakt yapı

• Haftanın her günü için ayrı ayrı ayarlanabilir 2 farklı zaman aralığında makinayı çalıştırma ve durdurma özelliğine sahip haftalık programlayıcı

• Dual PID özelliği ile aynı anda hem basınç hem sıcaklık PID’si yapabilme

• Basınç PID’si ile basıncı istenen değerde sabit tutma özelliği ile enerji verimliliği

• Sıcaklık PID’si ile vida bloğunun en verimli çalışma sıcaklığını korumak için fan hızının kontrolü

• Tek noktadan tüm invertör ve kompresör kontrol dataları yönetimi

• Seçilebilir parametre ile eş yaşlanma sürelerini belirleyebilme

• Dahili faz algılama özelliği

 11-37 kW  16-20 bar  0,16-3,9 m³/dk

TEKNİK  BİLGİLER


Model Basınç Kapasite* Motor Hava
Bağlantısı		 Boyutlar [Boy x En x Yükseklik] (mm) Ağırlık [kg] Hava
Tankı		 Ses
Seviyesi
Minimum Maksimum
bar psi  m³/dk cfm m³/dk cfm kW/HP Deposuz Depolu + Kurutuculu Deposuz Depolu + Kurutuculu dB(A)
INVERSYS PLUS ᵖᵐ LASER 11 16 232 0,16 6 0,87 31 11/15 G3/4" 835 x 730 x 1200 1890 (16 bar) / 1950 (20 bar) x
730 x 1700		 210 376 (16 bar) /
417 (20 bar)		 500L 74
20 290 0,38 13 0,78 28
INVERSYS PLUS ᵖᵐ LASER 15 16 232 0,28 10 1,38 49 15/20 G3/4" 835 x 730 x 1200 2010 (16 bar) / 2000 (20 bar) x
700 (16 bar) / 1000 (20 bar) x
2066 (16 bar) / 1950 (20 bar)		 236 618 (16 bar) /
657 (20 bar)		 500L 75
20 290 0,48 17 1,31 46
INVERSYS PLUS ᵖᵐ LASER 18 16 232 1,38 49 2,05 72 18,5/25 G1" 870 x 905 x 1400 2010 x 700 x 2066 350 729 500L 74
20 290 - - - -
INVERSYS PLUS ᵖᵐ LASER 22 16 232 1,04 37 2,39 84 22/30 G1" 870 x 905 x 1400 2010 x 700 x 2066 358 732 500L 75
20 290 - - - -
INVERSYS PLUS ᵖᵐ LASER 30 16 232 0,7 25 3,18 112 30/40 G1 1/2" 1030 x 935 x 1400 - 468 - - 74
20 290 0,9 32 2,54 90
INVERSYS PLUS ᵖᵐ LASER 37 16 232 0,88 31 3,9 138 37/50 G1 1/2" 1030 x 935 x 1400 - 475 - - 73
20 290 0,82 29 3,19 113

- Unit performances measured in reference conditions which are 1 bar absolute air pressure, %0 relative humidity, 20°C inlet air temperature, 71°C thermostatic valve set temperature and use of Smartoil.
- Dalgakıran reserves its rights to make changes in its products and specifications without prior notice.
* Refers to free air delivery measured according to ISO 1217:2009, Annex E standard.
